Задание №36662 ЕГЭ по Физике

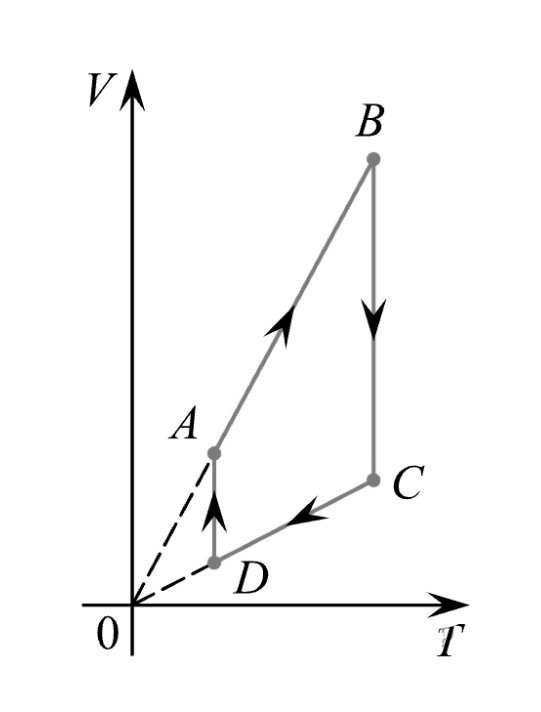

На рисунке приведен график циклического процесса, проведенного с одним молем идеального газа. Установите соответствие между участками цикла и изменениями физических величин на этих участках (ΔU  — изменение внутренней энергии газа, А  — работа газа). К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

УЧАСТОК ЦИКЛА

А)  ВС

Б)  АВ

ИЗМЕНЕНИЯ ФИЗИЧЕСКИХ ВЕЛИЧИН

1)  ΔU = 0, А > 0

2)  ΔU = 0, А < 0

3)  ΔU < 0, А = 0

4)  ΔU > 0, А > 0
