Задание №33054 ЕГЭ по Физике

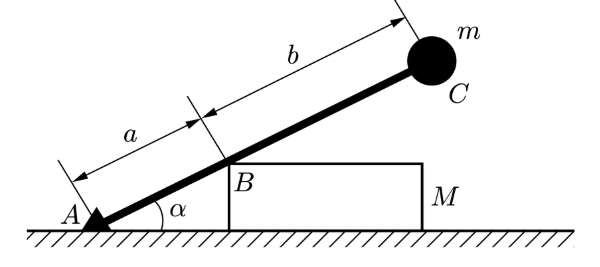

Лёгкий стержень AC прикреплён нижним концом к шарниру, относительно которого он может поворачиваться без трения. На верхнем конце стержня закреплён маленький шарик массой \(m = 1\) кг. В точке B стержень опирается на середину ребра однородного бруска массой \(M\) который имеет форму прямоугольного параллелепипеда и лежит на горизонтальной плоскости (см. рисунок). Стержень образует угол \(\alpha\) \((tg\alpha = 0,75)\) c горизонтальной плоскостью и перпендикулярен ребру бруска, на которое он опирается. Трение между стержнем и ребром бруска отсутствует, коэффициент трения между бруском и горизонтальной плоскостью равен \(\mu = 0,21,\) \(AB = \alpha = 0,2\) м, \(BC = b = 0,3\) м. Покажите на рисунке силы, действующие на брусок и стержень с шариком. Найдите минимальное значение \(M\), при котором система тел остается неподвижной. Обоснуйте применимость законов, используемых для решения задачи.
