Задание №36937 ЕГЭ по Физике

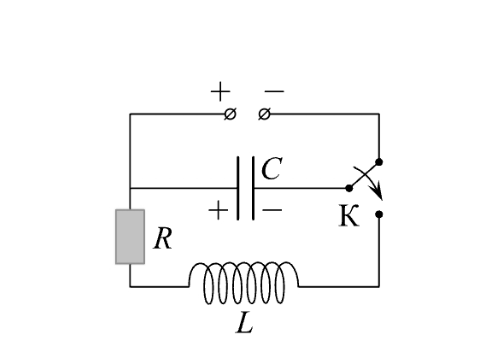

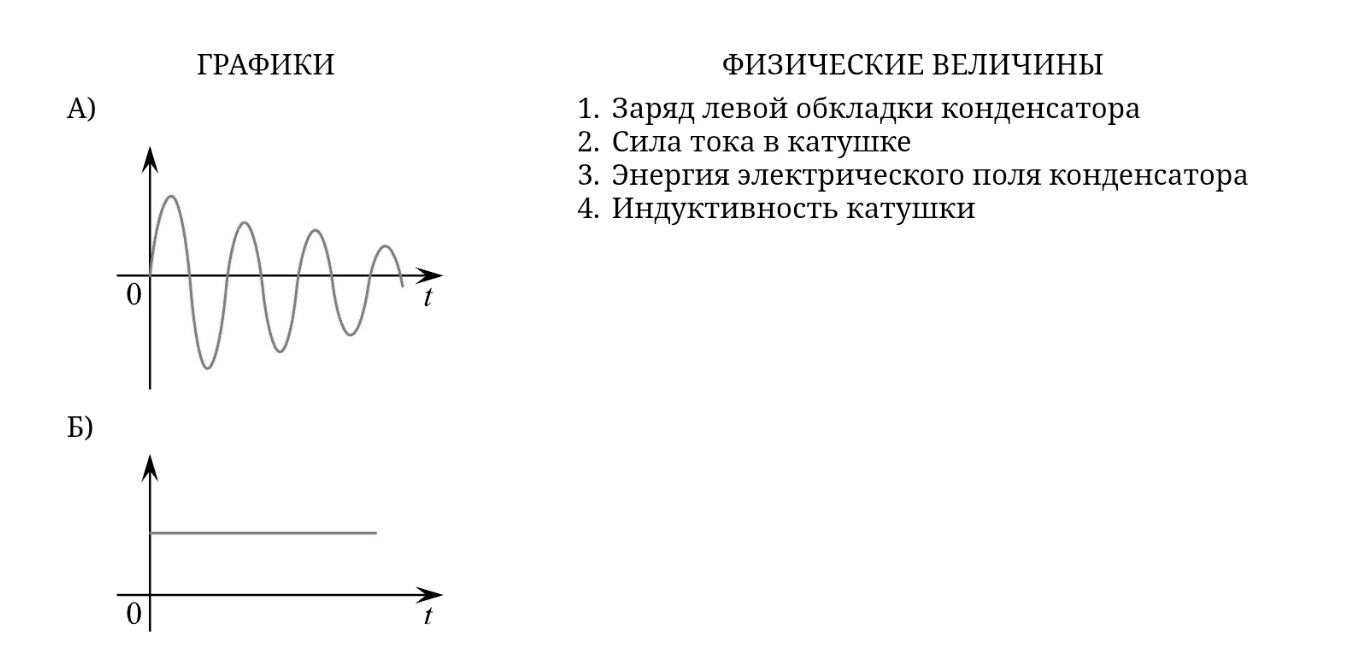

Конденсатор колебательного контура подключен к источнику постоянного напряжения. Графики А и Б представляют зависимость от времени t физических величин, характеризующих колебания в контуре после переключения ключа К во второе положение в момент t=0.

Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.
