Задание №36935 ЕГЭ по Физике

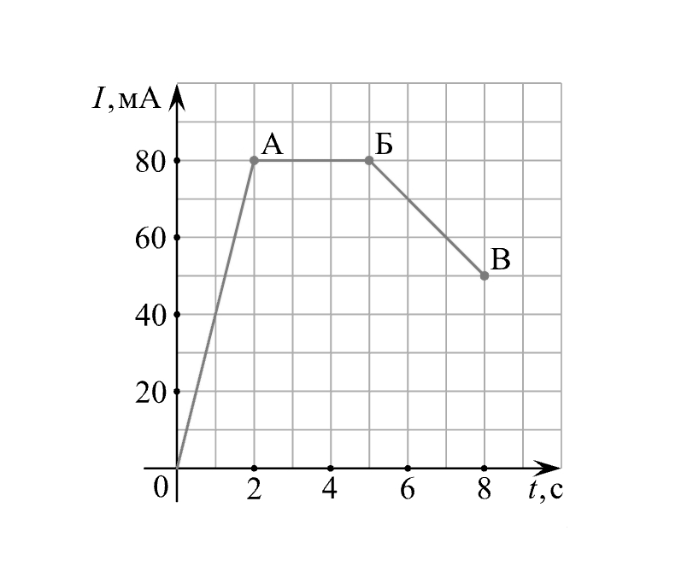

На рисунке представлен график зависимости силы тока I в катушке индуктивностью 10 мГн от времени

Установите соответствие между участками графика и значениями модуля ЭДС самоиндукции.

К каждой позиции первого столбца подберите соответствующую позицию второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

УЧАСТОК ГРАФИКА

А)  АБ

Б)  БВ

МОДУЛЬ ЭДС САМОИНДУКЦИИ

1)  0,625 мВ

2) 0 В

3)  0,4 мВ

4)  0,1 мВ
