Задание №36834 ЕГЭ по Физике

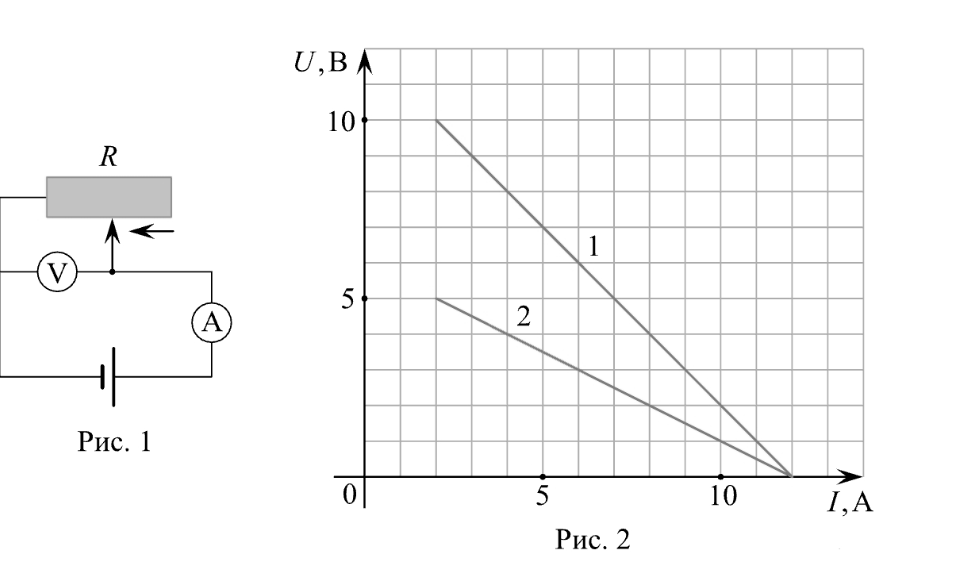

На рис. 1 приведена схема установки, с помощью которой исследовалась зависимость напряжения на реостате от величины протекающего тока при движении ползунка реостата справа налево. На рис. 2 приведены графики, построенные по результатам измерений для двух разных источников напряжения.

Выберите все утверждения, соответствующие результатам этих опытов, и запишите в ответ цифры, под которыми указаны эти утверждения. Вольтметр считать идеальным.

1.  При силе тока 12 А вольтметр показывает значение ЭДС источника.

2.  Ток короткого замыкания равен 12 А.

3.  Во втором опыте сопротивление резистора уменьшалось с большей скоростью.

4.  Во втором опыте ЭДС источника в 2 раза меньше, чем в первом.

5.  В первом опыте ЭДС источника равна 5 В.
