Задание №20997 ЕГЭ по Физике

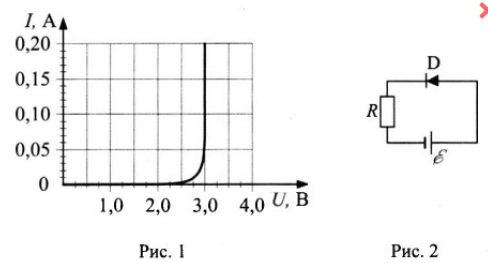

На рисунке 1 изображена зависимость силы тока через светодиод D от приложенного к нему напряжения, а на рисунке 2 - схема его включения. На рисунке 1 видно, что напряжение на светодиоде практически не зависит от силы тока через него в интервале значений 0,05 А < I < 0,2 А. Этот светодиод соединён последовательно с резистором R и подключён к источнику c ЭДС \(\varepsilon_1\)= 4,5 В. При этом сила тока в цепи равна 0,15 А. При замене источника на другой сила тока, текущего через светодиод, составила 0,1 А. Определите ЭДС другого источника. Внутренним сопротивлением источников пренебречь.
