Задание №38536 ЕГЭ по Физике

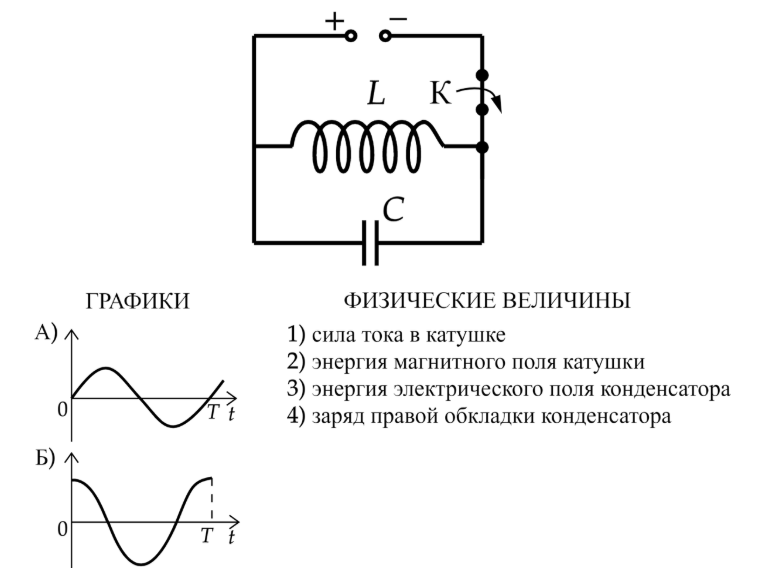

Катушка идеального колебательного контура длительное время подключена к источнику постоянного напряжения, поэтому конденсатор не заряжен (см. рисунок). В момент t=0 ключ К размыкают. Графики А и Б отображают изменения физических величин, характеризующих возникшие после этого электромагнитные колебания в контуре (Т — период колебаний).

Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут отображать.
