Задания для подготовки к ЕГЭ Законы постоянного тока
По проводнику течёт постоянный электрический ток. Заряд, прошедший через поперечное сечение проводника, растёт с течением времени согласно представленному графику (см. рисунок). Определите силу тока в проводнике. Ответ дайте в амперах.

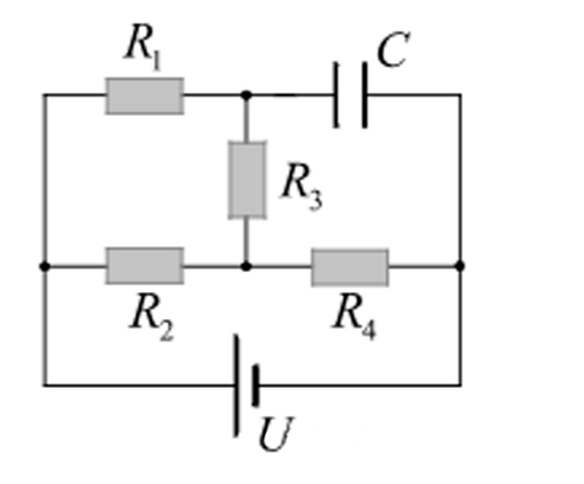

Найдите заряд q конденсатора емкостью С = 10 мкФ в цепи, схема которой изображена на рисунке. Сопротивления резисторов равны R\(_1\) = 1 Ом, R\(_2\) = 4 Ом, R\(_3\) = 3 Ом, R\(_4\) = 2 Ом, источник постоянного напряжения идеальный, U = 6 В.

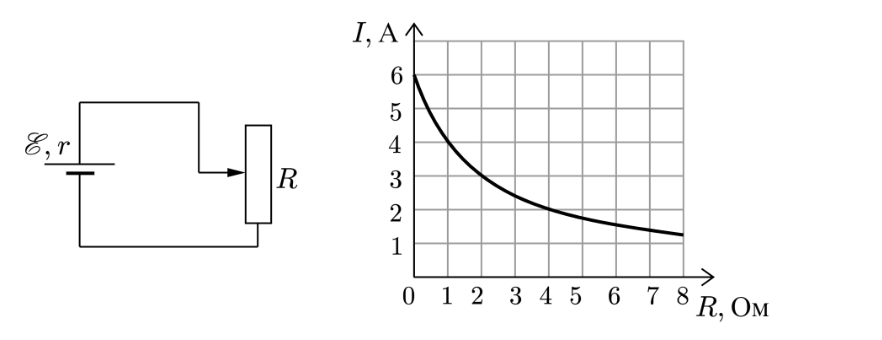

Реостат \(R\) подключен к источнику тока с ЭДС \(\varepsilon\) и внутренним сопротивлением \(r\) (см. рисунок). Зависимость силы тока в цепи oт сопротивления реостата представлена на графике. Найдите сопротивление реостата при котором мощность тока, выделяемая на внутреннем сопротивлении источника, равна 8 Вт.

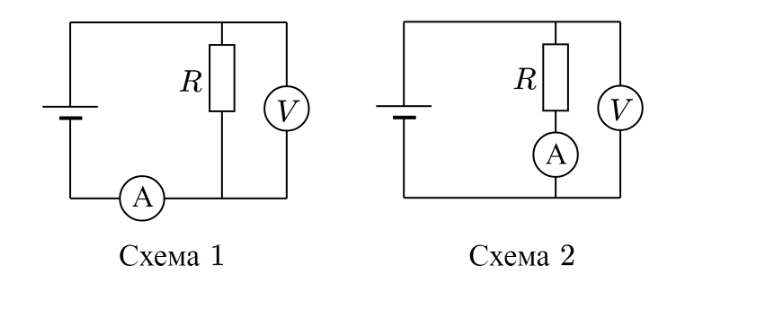

Одни и те же элементы соединены в электрическую цепь сначала по схеме 1, а затем по схеме 2 (см. рисунок). Сопротивление резистора равно \(R\), сопротивление амперметра \(\frac{R}{10}\), сопротивление вольтметра \(9R\). Каковы показания вольтметра в первой схеме, если во второй схеме они равны \(U_2\)? Внутренним сопротивлением источника и сопротивлением проводов пренебречь.
В электрической цепи, схема которой изображена на рисунке, при замкнутом ключе идеальный вольтметр показывает напряжение, равное \(U = 7~В.\) Какое напряжение будет показывать тот же вольтметр при разомкнутом ключе, если сопротивление резистора равно \(R = 3,5 ~Ом,\) а ток короткого замыкания составляет \(I_{кз} = 16~A?\)
Два плоских конденсатора и ключ К соединены так, как показано на схеме. При разомкнутом ключе конденсатор емкостью C = 50 пФ заряжают до напряжения 9 В от источника питания. Затем ключ замыкают. Чему будет равен установившийся заряд на конденсаторе емкостью C/2? Ответ выразите в нанокулонах.
Два одинаковых неидеальных вольтметра соединяют параллельно и подключают к батарейке с ЭДС 12 В и некоторым внутренним сопротивлением. В результате оба вольтметра показывают одинаковое напряжение 10 В. Затем собирают электрическую цепь, состоящую из той же батарейки и трех таких же одинаковых вольтметров (схема цепи показана на рисунке). Какое напряжение покажет вольтметр, обозначенный на схеме цифрой 1? Неидеальный вольтметр показывает произведение силы текущего через него тока на сопротивление вольтметра. Ответ приведите в вольтах, округлив до десятых.
Участок цепи, схема которого изображена на рисунке, состоит из трех резисторов. Сопротивление резистора R\(_1\) равно 7 Ом, сопротивление резистора R\(_2\) в 2 раза меньше сопротивления резистора R\(_1\), а сопротивление резистора R\(_3\) в 2 раза меньше сопротивления резистора R\(_2\). Чему равно общее сопротивление этого участка цепи? Ответ приведите в омах.

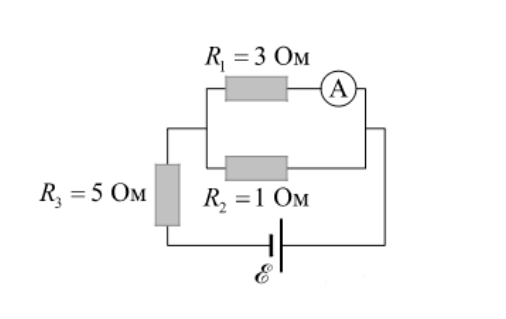

В цепи, изображенной на рисунке, идеальный амперметр показывает 1 A. Найдите ток через резистор \(R_3.\)

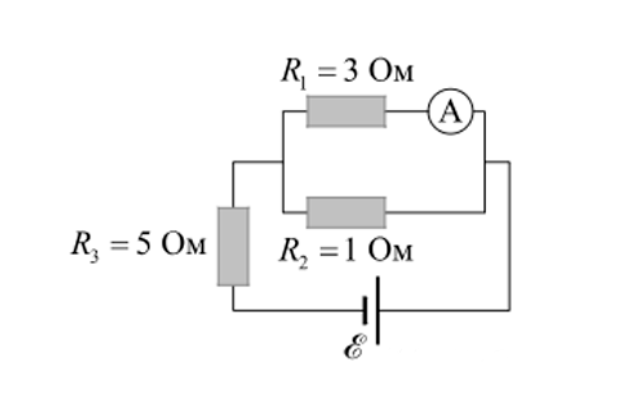

В цепи, изображенной на рисунке, идеальный амперметр показывает 1 A. Найдите напряжение на резисторе \(R_3.\)

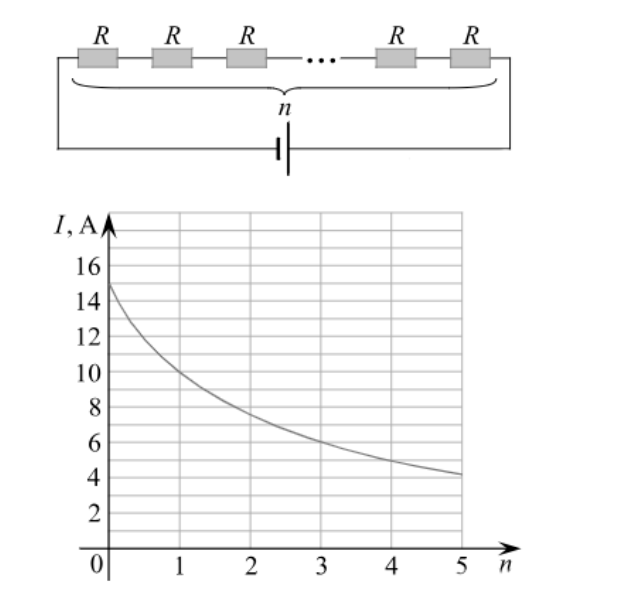

Электрическая цепь состоит из нескольких одинаковых резисторов, соединенных последовательно и подключенных к батарее с внутренним сопротивлением \(4~Ом.\) На графике приведена зависимость силы постоянного электрического тока \(I\) в этой цепи от числа \(n\) резисторов (при \(n = 0\) контакты батареи замкнуты накоротко). Чему равно сопротивление \(R\) одного резистора?

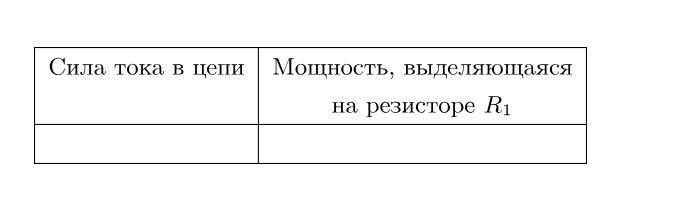

Резистор \(R_1\) и реостат \(R_2\) подключены последовательно к источнику напряжения \(U\) (см. рисунок). Как изменятся сила тока в цепи и мощность, выделяющаяся на резисторе \(R_1\), если ползунок реостата переместить до конца вверх? Считать, что напряжение на выводах источника остаётся при этом постоянным.
Для каждой величины определите соответствующий характер изменения:
1) увеличится
2) уменьшится
3) не изменится
На рисунке представлена схема электрической цепи, содержащей источник тока и четыре резистора. ЭДС источника \(\varepsilon = 350\) В, сопротивления резисторов \(R_1 = 10\) Ом, \(R_2 = 5\) Ом, \(R_3 = 20\) Ом и \(R_4 = 26\) Ом Внутренним сопротивлением источника можно пренебречь
Выберите все верные утверждения, соответствующие описанию опыта.
1) Сила тока в резисторе \(R_2\) равна 8 А.
2) Общее сопротивление цепи равно 40 Ом.
3) Электрическая мощность, развиваемая в резисторе \(R_2\), равна 245 Вт.
4) Напряжение на резисторе \(R_1\) равно напряжению на резисторе \(R_2\).
5) За 5 с в резисторе \(R_1\) выделится количество теплоты, равное 3444 Дж.
Плавкий предохранитель счётчика электроэнергии в квартирной сети напряжением 220 В снабжён надписью: «6 А». Какова максимальная суммарная мощность электрических приборов, которые можно одновременно включить в сеть, чтобы предохранитель не расплавился? Ответ дайте в Вт.
На рисунке показана схема участка цепи постоянного тока, содержащего 3 лампочки накаливания. Найдите общее сопротивление всего участка цепи, если сопротивление каждой лампочки 21 Ом. Ответ дайте в Ом.
